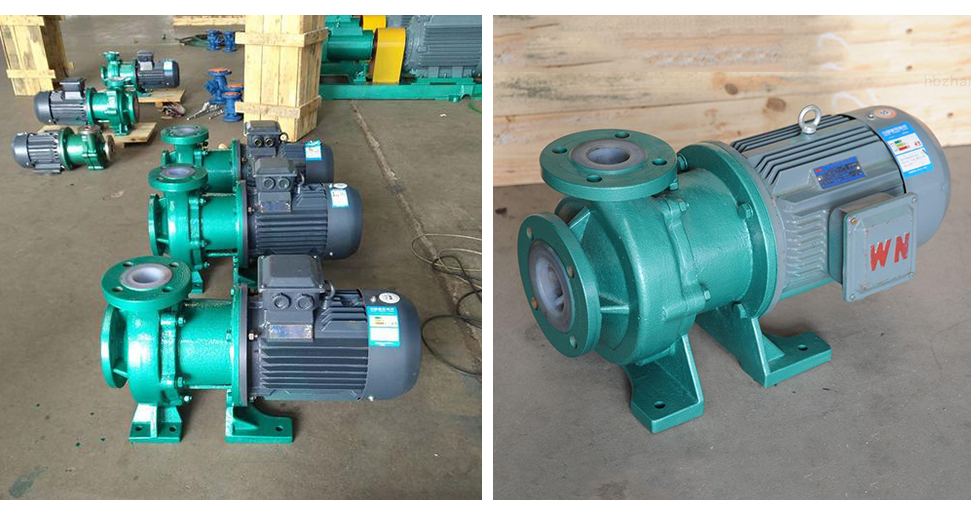

CQB-F型氟塑料磁力泵

是本廠的新產品，并引進國外先進技術，采用聚偏二氟乙烯制造，該材料是目前世界上Z優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點

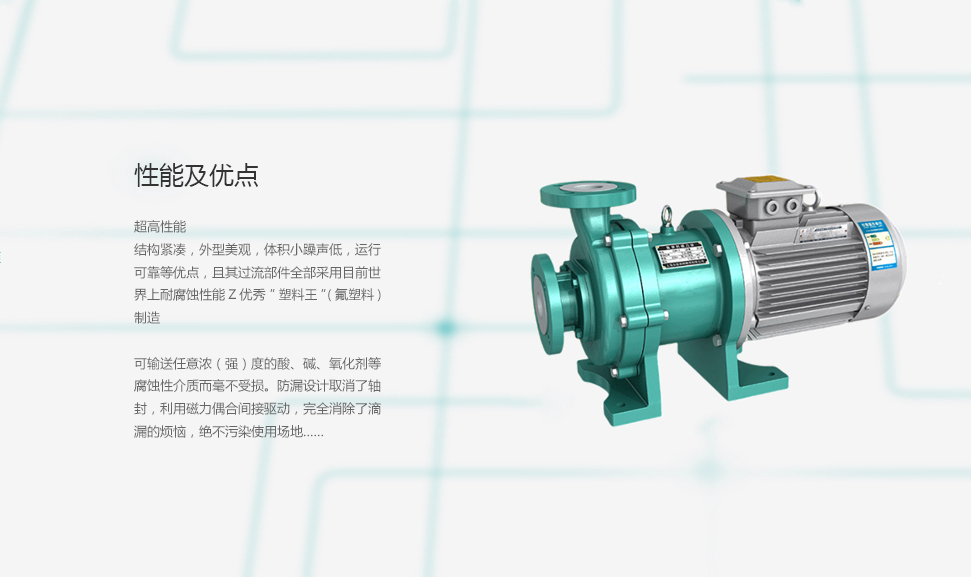

產品特點

CQB-F氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能Z優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此,CQB-F氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。

分類：目前國內廠家生產的氟塑料磁力泵主要有：CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵、IMD型氟塑料磁力驅動泵等。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特，無須機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。

CQB-F型氟塑料磁力泵工作原理

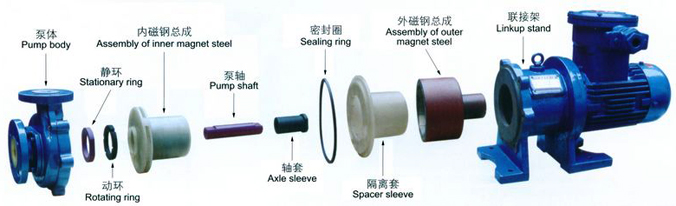

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊，氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。

本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

CQB-F型氟塑料磁力泵型號意義

流量：1.8-100m3/h

揚程：8-32m

電機功率：0.12-18.5KW

轉速：2900r/min

使用溫度：-20℃至100℃。

安裝使用與維護

1、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。

2、CQB-F2型襯氟磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

3、CQB-F2型襯氟磁力泵應水平安裝，不宜豎立，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

4、檢查CQB-F2型襯氟磁力泵電機旋轉方向是否與磁力泵轉向標記一致。

5、當抽吸液面高于CQB-F2型襯氟磁力泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。

6、CQB-F2型襯氟磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

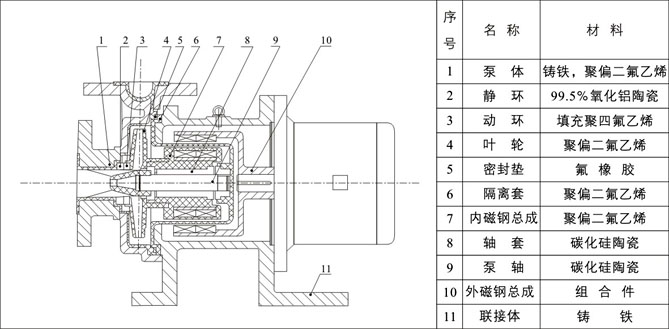

結構示意圖

型號	進口	出口	流量 (m3/h)	揚程 (m)	功率 (kw)	轉速(r/min)	效率 (%)	電壓 (v)	汽蝕余量(m)
CQB-15-10-85F	15	10	1.8	8	0.12	2900	33	220/380	6.0
CQB-20-15-105F	20	15	3.0	12	0.37	2900	33	220/380	6.0
CQB-32-25-125F	32	25	3.2	20	0.75	2900	35	380	5.0
CQB-40-32-115F	40	32	6.3	15	0.75	2900	45	380	6.0
CQB-40-32-145F	40	32	6.3	25	1.5	2900	42	380	5.0
CQB-50-40-125F	50	40	12.5	20	2.2	2900	47	380	3.5
CQB-50-40-160F	50	40	12.5	32	3.0	2900	46	380	3.5
CQB-65-50-125F	65	50	25	20	3.0	2900	58	380	4.0
CQB-65-50-160F	65	50	25	32	4.0	2900	56	380	4.0
CQB-80-65-125F	80	65	50	20	7.5	2900	66	380	4.0
CQB-80-65-160F	80	65	50	32	11	2900	64	380	4.0
CQB-100-80-125F	100	80	100	20	15	2900	72	380	4.0
CQB-100-80-160F	100	80	100	32	18.5	2900	70
