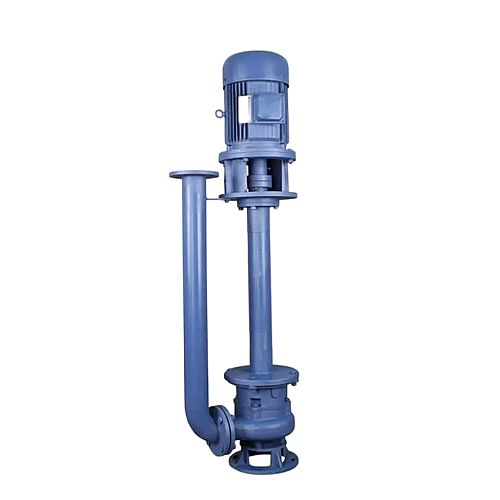

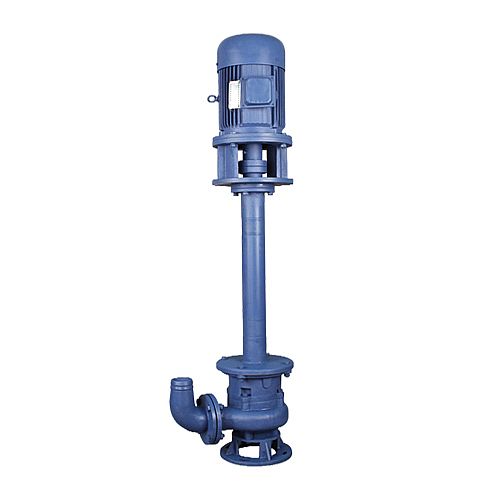

YW單管式液下排污泵

YW單管式液下排污泵是結合國內外先進技術的基礎上，液下泵的使用特點而研制成功的新一代液下排污泵產品，具有節能效果顯著、防纏繞、無堵塞等特點，在排送固體顆粒和長纖維垃圾方面具有獨特效果。

YW單管式液下排污泵型號意義

例如：40YWP15-30-2.2
40-口徑(mm)
YW- 液下式排污泵
P-不銹鋼材質，未標表示普通鑄鐵材質
15-流量(m3/h)
30-揚程(m)
2.2-配用電機功率(kw)

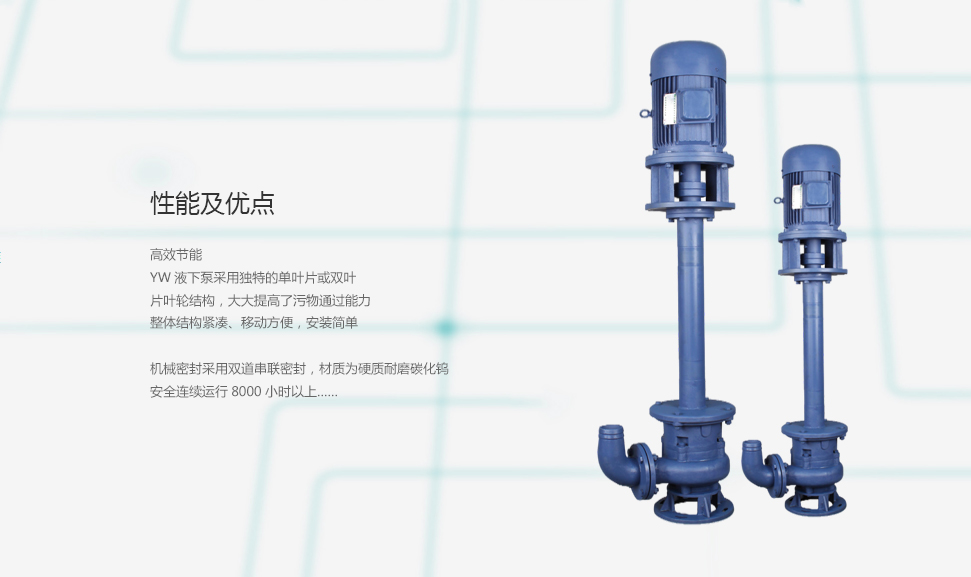

1、該液下排污泵具有結構緊湊，體積小，移動方便，安裝簡單等特點。
2、 YW排污泵設計合理，配套電機合理，效率高，節能效果顯著。
3、 YW液下泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約為50%的固體顆粒。
4、液下排污泵機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、液下排污泵可根據用戶需要配備液位自動控制柜，根據所虛液位變化，自動控制泵的啟動與停止，不需專人看管，使用極為方便。
6、液下排污泵為立式結構，工作時泵體浸在液體中因而容易啟動，不存在排氣抽空問題，同時具有無泄露等特點，液下深度可達0.5-7米。
7、液下排污泵接軸結構先進可靠，泵與電機采用聯軸器聯接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8、液下排污泵在使用揚程范圍內保證電機運行不過載。
9、液下排污泵有單管安裝和雙管安裝兩種，支撐件有圓盤和放盤安裝。

YW單管式液下排污泵適用場合

1、城市污水處理廠排水系統。
2、工廠商業嚴重污染廢水的排放。
3、醫院、賓館的污水排放。
4、住宅區的污水排水站。
5、人防系統排水站。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。

YW單管式液下排污泵作條件

流量：2～850 m3/h
揚程范圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
系統Z高工作壓力：≤0.6Mpa

YW單管式液下排污泵結構圖

型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	功率 (kw)	轉速 (r/min)	效率 (%)
YW25-8-22-1.1	25	8	22	1.1	2825	38.5
YW32-12-15-1.1	32	12	15	1.1	2825	40
YW40-15-15-1.5	40	15	15	1.5	2840	45.1
YW40-15-30-2.2	40	15	30	2.2	2840	48
YW50-20-7-0.75	50	20	7	0.75	1390	54
YW50-10-10-0.75	50	10	10	0.75	1390	56
YW50-20-15-1.5	50	20	15	1.5	2840	55
YW50-15-25-2.2	50	15	25	2.2	2840	56
YW50-18-30-3	50	18	30	3	2880	58
YW50-25-32-5.5	50	25	32	5.5	2900	53
YW50-20-40-7.5	50	20	40	7.5	2900	55
YW65-25-15-2.2	65	25	15	2.2	2840	52
YW65-37-13-3	65	37	13	3	2880	55
YW65-25-30-4	65	25	30	4	2890	58
YW65-30-40-7.5	65	30	40	7.5	2900	56
YW65-35-50-11	65	35	50	11	2930	60
YW65-35-60-15	65	35	60	15	2930	63
YW80-40-7-2.2	80	40	7	2.2	1420	52
YW80-43-13-3	80	43	13	3	2880	50
YW80-40-15-4	80	40	15	4	2890	57
YW80-65-25-7.5	80	65	25	7.5	2900	56
YW100-80-10-4	100	80	10	4	1440	62
YW100-110-10-5.5	100	110	10	5.5	1440	66
YW100-100-15-7.5	100	100	15	7.5	1440	67
YW100-85-20-7.5	100	85	20	7.5	1440	68
YW100-100-25-11	100	100	25	11	1460	65
YW100-100-30-15	100	100	30	15	1460	66
YW100-100-35-18.5	100	100	35	18.5	1470	65
YW125-130-15-11	125	130	15	11	1460	62
YW120-130-20-15	125	130	20	15	1460	63
YW150-145-9-7.5	150	145	9	7.5	1440	63
YW150-180-15-15	150	180	15	15	1460	65
YW150-180-20-18.5	150	180	20	18.5	1470	75
YW150-180-25-22	150	180	25	22	1470	76
YW150-130-30-22	150	130	30	22	1470	75
YW150-180-30-30	150	180	30	30	1470	73
YW150-200-30-37	150	200	30	37	1480	70
YW200-300-7-11	200	300	7	11	970	73
YW200-250-11-15	200	250	11	15	970	74
YW200-400-10-22	200	400	10	22	1470	76
YW200-400-13-30	200	400	13	30	1470	73
YW200-250-15-18.5	200	250	15	18.5	1470	72
YW200-300-15-22	200	300	15	22	1470	73
YW200-250-22-30	200	250	22	30	1470	71
YW200-350-25-37	200	350	25	37	1980	75
YW200-400-30-55	200	400	30	55	1480	70
YW250-600-9-30	250	600	9	30	980	74
YW250-600-12-37	250	600	12	37	1480	78
YW250-600-15-45	250	600	15	45	1480	75
YW250-600-20-55	250	600	20	55	1480	73
YW250-600-25-75	250	600	25	75	1480	73
YW300-800-12-45	300	800	12	45	980	76
YW300-500-15-45	300	500	15	45	980	70
YW300-800-15-55	300	800	15	55	980	73
YW300-600-20-55	300	600	20	55	980	75
YW300-800-20-75	300	800	20	75	980	78
YW300-950-20-90	300	950	20	90	980	80
YW300-1000-25-110	300	1000	25	110	980	82
YW350-1100-10-55	350	1100	10	55	980	84.5
YW350-1500-15-90	350	1500	15	90	980	82.5
YW350-1200-18-90	350	1200	18	90	980	83.1
YW350-1100-28-132	350	1100	28	132	740	83.2
YW350-1000-36-160	350	1000	36	160	740	78.5
YW400-1500-10-75	400	1500	10	75	980	82.1
YW400-2000-15-132	400	2000	15	132	740	85.5
YW400-1700-22-160	400	1700	22	160	740	82.1
YW400-1500-26-160	400	1500	26	160	740	83.5
YW400-1700-30-200	400	1700	30	200	740	83.5
YW400-1800-32-250	400	1800	32	250	740	82.1
YW500-2500-10-110	500	2500	10	110	740	82
YW500-2600-15-160	500	2600	15	160	740	83
YW500-2400-22-220	500	2400	22	220	740	84
YW500-2600-24-250	500	2600	24	250	740	82
